應用范圍
●計算機房和數據中心(IDC )
●交換機房和移動機房
●高科技環境及實驗室
●工業控制室和精密加工設備
●標準檢測室和校準中心
●UPS和電池室
●生化培養室
●醫院和檢測室
CMT-RA機組設計特點
●高可靠性
經過嚴格認證的高品質部件
每套機組出廠均經過嚴格的聯機運行測試
●高節能率
EVO控制系統保證制冷系統最佳效率
高效AC/EC風機,風機風量可連續調節,可選EC風機下沉式設計
高效,低噪的柔性渦旋式壓縮機
高效電極式加濕器實現精密濕度控制
高效除濕設計,絕對濕度控制
高效變頻控制貓頭鷹式室外風機
XFcooling間接自然冷卻,充分利用自然冷源,高效節能
●高適應性
下送風、上送風機組的多種配置
多種監控方式
風冷冷凝器提供適合不同溫度環境(包括低溫啟動)的配置
可根據客戶需要進行定制化設計
●多冷量段
6KW ~ 100KW
單壓縮機制冷系統、雙壓縮機制冷系統
單系統冷凝器,雙系統冷凝器
●多種冷卻方式，
風冷型/水冷型/乙二醇冷卻型
雙冷源包括:風冷/冷凍水,水冷/冷凍水,乙二醇/冷凍水
Xfcooling間接自然冷卻雙循環
?
采用先進的EVO控制系統
●EVO控制顯示系統
7寸800x480點陣真彩色超大觸摸屏
溫濕度曲線直觀顯示
圖像化直觀顯示器件運行狀態
多級密碼保護
●EVO控制存儲系統
顯示器中可調閱查看多條歷史告警，可擴展存儲調閱歷史記錄
每60秒機組存儲各項運行數據,可儲存長期歷史數據?？赏ㄟ^計算
機直接讀取數據
●EVO控制采集系統
結合群控系統，可外接多個溫濕度傳感器, 檢測多個機柜(機架)
進出風溫濕度
溫濕度傳感器可選擇有線和無線兩種接入網絡
根據機架的制冷需求,選擇控制模式,包括最大值以及平均值等,
作為制冷需求計算的依據,并可結合定點精確送風實現機房節能.
●EVO控制群控系統
群控多臺機組,輕松組網
共享設定值,溫濕度
群控模式:需求能效管理、趨勢能效管理、定時輪巡與故障自動切
換，實現空調群組自適應節能
●EVO控制監控系統
標配RS485接口
選配SNMP及TCP/IP接口
選配GPRS模塊，自動發出短信,并提示維護人員故障具體狀態,方
便維護人員根據提示針對性攜帶工具進行維護
Cmate系列房間級精密空調型號說明,如下表所示

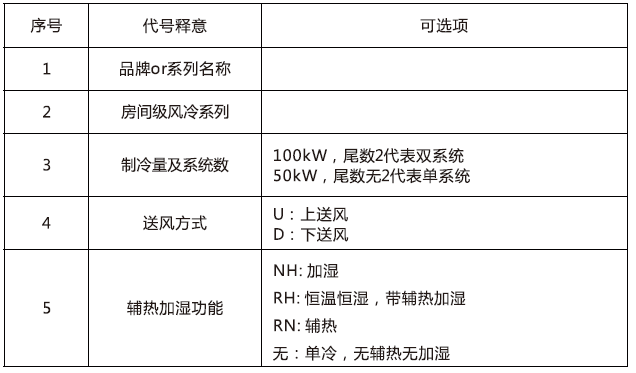

室內機型號:
機組型號說明如下：

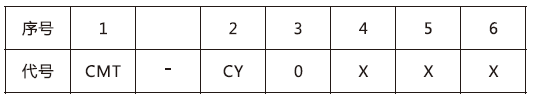

室外機型號：
注：Cmate-RA系列風冷房間級空調由室內機、控制器和室外機等組成。
小型室內機參數
| 型號CMT-RA | 6 | 8 | 13 | 17 | 20 |
| 功能 | 單冷 | 單冷+
電加熱 | 恒溫
恒濕 | 單冷 | 單冷+
電加熱 | 恒溫
恒濕 | 單冷 | 單冷+
電加熱 | 恒溫
恒濕 | 單冷 | 單冷+
電加熱? | 恒溫
恒濕 | 單冷 | 單冷+
電加熱 | 恒溫
恒濕 |
| 送風方式 | F | F | F/D | F/D | F/D |
| 電源制式 | 220Vac/1Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz |
| 性能參數 |
|
| 制冷量kW | 5.8 | 5.8 | 5.8 | 7.6 | 7.6 | 7.6 | 12.6 | 12.6 | 12.6 | 17.5 | 17.5 | 17.5 | 20.2 | 20.2 | 20.2 |
| 顯冷量kW | 5.2 | 5.2 | 5.2 | 6.9 | 6.9 | 6.9 | 11.3 | 11.3 | 11.3 | 15.7 | 15.7 | 15.7 | 18.2 | 18.2 | 18.2 |
| 壓縮機參數 |
|
| 制冷劑形式 | R410A |
| 壓縮機數量 | 1 | 1 | 1 | 1 | 1 |
| 送風機參數 |
|
| 風機類型 | 直流EC離心風機 |
| 風機數量 | 1 | 1 | 1 | 1 |
|
| 風量m/h | 1900 | 2400 | 3800 | 5300 | 5700 |
| 機外余壓Pa | 標準余壓為20Pa，0~400Pa可調 |
| 電加熱參數 |
|
| 電加熱類型 | PTC電加熱器 |
| 電加熱量kW | — | 3 | 3 | — | 3 | 3 | — | 3 | 3 | — | 4 | 4 | — | 4 | 4 |
| 電加熱級數 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 |
| 電極加濕參數 |
|
| 加濕類型 | 電極式加濕器 |
| 加濕量kg/h | — | — | 3 | — | — | 3 | — | — | 3 | — | — | 3 | — | — | 3 |
| 節流類型 | 電子膨脹閥 |
| 空氣過濾網 | G4板式過濾網 |
| 室內機噪音dBA | 65 | 65 | 66 | 67 | 68 |
| 機組連接管 |
|
| 加濕器進水管in | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 |
| 冷凝水排水管中mm | 19 | 19 | 19 | 19 | 19 |
| 制冷劑氣管中mm | 12.7 | 12.7 | 15.88 | 15.88 | 19.05 |
| 制冷劑液管中mm | 9.52 | 9.52 | 9.52 | 9.52 | 12.7 |
| 電氣參數 |
|
| 最大運行電流A | 12.5 | 30.5 | 30.5 | 11 | 16 | 16 | 13.6 | 18.6 | 18.6 | 25.5 | 33 | 33 | 25.5 | 33 | 33 |
| 外形尺寸∶寬x深x高mm | 600x510x1900 | 600x580x1900 | 600x580x1900 | 750x660x1900 | 750x660x1900 |
| 重量kg | 110 | 116 | 135 | 162 | 166 |
| 型號CMT-CY | 81 | 121 | 191 | 241 | 291 |
| 匹配數量 | 1 | 1 | 1 | 1 | 1 |
①F:上前送風D:底部出風;
②標準工況:回風干球溫度24°C、相對濕度50%，室外干球溫度35°C。
③最大運行功率和滿負荷電流是指室內機配置45°C冷凝器時,整機運行可能出現的最大運行功率和電流。
小型室外機參數
| 型號CMT-CY | 81 | 121 | 191 | 241 | 291 |
| 電源制式 | 220Vac/1Ph/50Hz |
| 安裝方式 | 立式 | 臥式 |
| 冷凝風機性能 |
|
| 類型 | 單相異步電機+軸流風葉 | 單相軸流風機 |
| 風機數量 | 1 | 1 | 2 | 1 | 1 |
| 風量m/h | 3000 | 4000 | 7000 | 8500 | 9000 |
| 輸入功率kW | 0.16 | 0.17 | 0.38 | 0.6 | 0.61 |
| 輸入電流A | 0.62 | 0.65 | 1.7 | 3.4 | 3.4 |
| 調速方式 | 無級調速 |
| 機組噪音dBA | 53 | 55 | 58 | 65 | 68 |
| 外形尺寸:寬x深x高mm | 835x310x710 | 880x360x800 | 930x390x1270 | 974x580x1040 | 1076x580x1240 |
| 重量kg | 45 | 48 | 65 | 59 | 68 |
①換熱量名義工況：進風溫度35℃，冷凝溫度50℃。
房間級風冷室內機參數
| 型號CMT-RA | 25 | 30 | 35 | 40 | 45 | 50 | 42 | 52 | 62 | 72 | 82 | 92 | 102 |
| 電源制式 | 380V/50Hz?3N~ |
| 性能參數 |
|
| 總冷量kW | 26.5 | 32.3 | 36.5 | 41.9 | 46.2 | 50.6 | 43.6 | 51.8 | 65.6 | 71.6 | 82.5 | 92.2 | 101.5 |
| 顯冷量kW | 24.2 | 29.4 | 33.1 | 38.2 | 42.1 | 46.2 | 39.6 | 47.1 | 59.9 | 65.2 | 75.3 | 83.9 | 92.2 |
| 送風機參數 |
|
| 風機類型 | Ec風機 |
| 風機數量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| 風量m/h② | 7000 | 8550 | 9250 | 11000 | 12000 | 13000 | 11000 | 13000 | 17000 | 18600 | 21500 | 23800 | 25500 |
| 機外余壓Pa | 標準機外余壓20Pa，20~30OPa可調 |
| 空氣過濾器 | G4 |
| 壓縮機參數 |
|
| 壓縮機類型 | 渦旋壓縮機 |
| 壓縮機數量 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 制冷劑類型 | R22,可選R410A |
| 電加熱參數 |
|
| 電加熱類型 | PTC電加熱器 |
| 電加熱kW（規格可選） | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 12 | 12 | 12 |
| 電加熱電流A | 10 | 10 | 10 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 19 | 19 | 19 |
房間級風冷室內機參數
| 型號CMT-RA | 25 | 30 | 35 | 40 | 45 | 50 | 42 | 52 | 62 | 72 | 82 | 92 | 102 |
| 電極加濕參數 |
|
| 加濕類型 | 電極式加濕器 |
| 電極加濕kg/h(規格可選) | 5 | 5 | 5 | 5 | 5 | 13 | 5 | 13 | 13 | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 6 | 6 | 6 | 6 | 6 | 15 | 6 | 15 | 15 | 15 | 15 | 15 | 15 |
| 節流類型 | 電子膨脹閥 |
| 機組連接管 |
|
| 加濕器進水管in | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 |
| 冷凝水排水管φmm | 19 | 19 | 19 | 19 | 19 | 19 | 2×19 | 2×19 | 2x19 | 2×19 | 2×19 | 2×19 | 2x19 |
| 制冷劑氣管φmm | 22 | 25 | 25 | 25 | 25 | 32 | 2×22 | 2×22 | 2×25 | 2×25 | 2×25 | 2×25 | 2×32 |
| 制冷劑液管φmm | 16 | 16 | 16 | 16 | 19 | 19 | 2×16 | 2×16 | 2x16 | 2×16 | 2×16 | 2×19 | 2×19 |
| 電氣參數 |
|
| 滿負荷電流A③ | 34 | 38 | 43 | 5o | 53 | 57 | 50 | 57 | 67 | 8o | 91 | 98 | 106 |
| 內機安裝參數 |
|
外形尺寸
寬x深x高mm | 915x996x1975 | 1315x996x1975 | 1790x996x1975 | 2190x996x1975 |
| 重量kg | 345 | 366 | 368 | 453 | 468 | 485 | 472 | 492 | 652 | 655 | 708 | 716 | 735 |
| 型號CMT-CY | 351 | 451 | 522 | 582 | 662 | 742 | 291 | 351 | 451 | 522 | 582 | 662 | 742 |
①設計工況: 24°C , 50%RH。
②標準機外余壓20Pa , 20~ 300Pa可調。其它余壓要求咨詢我司。
③機組標準配置(包含加熱加濕)最大電流,不含室外機電流,現場配電參考。
④未盡參數或其它定制需求,請聯系我司。
風冷室外機參數
| 型號CMT-CY | 291 | 351 | 451 | 522 | 582 | 662 | 742 | 832 | 893 | 963 |
| 電源制式 | 220V/50Hz |
| 最大電流A | 2.9 | 2.9 | 2.9 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 8.7 | 8.7 |
| 重量kg | 68 | 72 | 76 | 86 | 118 | 126 | 138 | 147 | 169 | 193 |
| 長(L)mm | 1240 | 1240 | 1300 | 2140 | 2140 | 2140 | 2140 | 2540 | 2850 | 3240 |
| 寬(W)mm | 1076 | 1178 | 1076 | 873 | 974 | 974 | 1076 | 1076 | 1076 | 1076 |
| 厚(H)mm① | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 |
①厚為外機不含支腳尺寸, 標準支腳高度為380mm。
②未盡參數或其它定制需求,請聯系我司。
房間級冷凍水機組參數
| 型號CMT-RC | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 |
| 總冷量kW | 28.5 | 39.5 | 47.8 | 55.8 | 65.2 | 78.5 | 85.3 | 95.3 | 104.5 |
| 顯冷量kW | 28.5 | 39.5 | 47.8 | 55.8 | 65.2 | 78.5 | 85.3 | 95.3 | 104.5 |
| 水流量m/h | 4.91 | 6.8 | 8.23 | 9.61 | 11.23 | 13.52 | 14.69 | 16.42 | 18 |
| 壓力降kPa | 56 | 53 | 64 | 68 | 74 | 54.8 | 61.2 | 67.6 | 70.9 |
| 數量 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 風量m3/h | 8900 | 9700 | 11600 | 12500 | 13300 | 18000 | 21200 | 23000 | 24000 |
| 空氣過濾器 | G4 |
| 電極加濕kg/h(規格可選) | 5 | 5 | 5 | 5 | s | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 6 | 6 | 6 | 6 | 6 | 15 | 15 | 15 | 15 |
| 電加熱kW（規格可選） | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 | 9 |
| 電加熱電流A | 10 | 10 | 10 | 10 | 10 | 14 | 14 | 14 | 14 |
| 電源制式 | 380V/50Hz?3N~ |
| 滿負荷電流A③ | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 |
| 外形尺寸寬x深x高mm | 915x996x1975 | 1790x996x1975 |
| 重量kg | 254 | 283 | 285 | 286 | 305 | 476 | 477 | 478 | 526 |
| 接管尺寸DN | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
| 型號CMT-RC | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| 總冷量kW | 113.8 | 119.2 | 125.6 | 141.1 | 150.2 | 159 | 167.1 | 174.5 | 185.3 |
| 顯冷量kW | 113.8 | 119.2 | 125.6 | 141.1 | 150.2 | 159 | 167.1 | 174.5 | 185.3 |
| 水流量m3/h | 19.6 | 20.53 | 21.64 | 24.31 | 25.87 | 27.39 | 28.79 | 30.06 | 31.92 |
| 壓力降kPa | 78.6 | 86.6 | 88.5 | 75.8 | 81.7 | 82.9 | 89.5 | 93.4 | 96.5 |
| 數量 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| 風量m3/h | 24600 | 25200 | 26500 | 32600 | 35200 | 36800 | 37400 | 38600 | 39900 |
| 空氣過濾器 | G4 |
| 電極加濕kg/h(規格可選) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| 電加熱kW（規格可選） | 9 | 9 | 9 | 12 | 12 | 12 | 12 | 12 | 12 |
| 電加熱電流A | 14 | 14 | 14 | 19 | 19 | 19 | 19 | 19 | 19 |
| 電源制式 | 380V/50Hz?3N~ |
| 滿負荷電流A③ | 10 | 10 | 10 | 15 | 15 | 15 | 15 | 15 | 15 |
| 外形尺寸寬x深x高mm | 1790x996x1975?2665x996x1975 |
| 重量kg | 528 | 530 | 570 | 702 | 705 | 738 | 750 | 752 | 753 |
| 接管尺寸DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
①設計工況28C ; 40%RH ,進出水溫10/15℃。
②杭準機外余壓20Pa. 20-300Pa可調。其它余壓要求咨詢我司。
③機組標準配置(不含加熱加濕) ,現場配電參考。
④未盡參數或其它定制需求,請聯系我司。
