☆概述
?

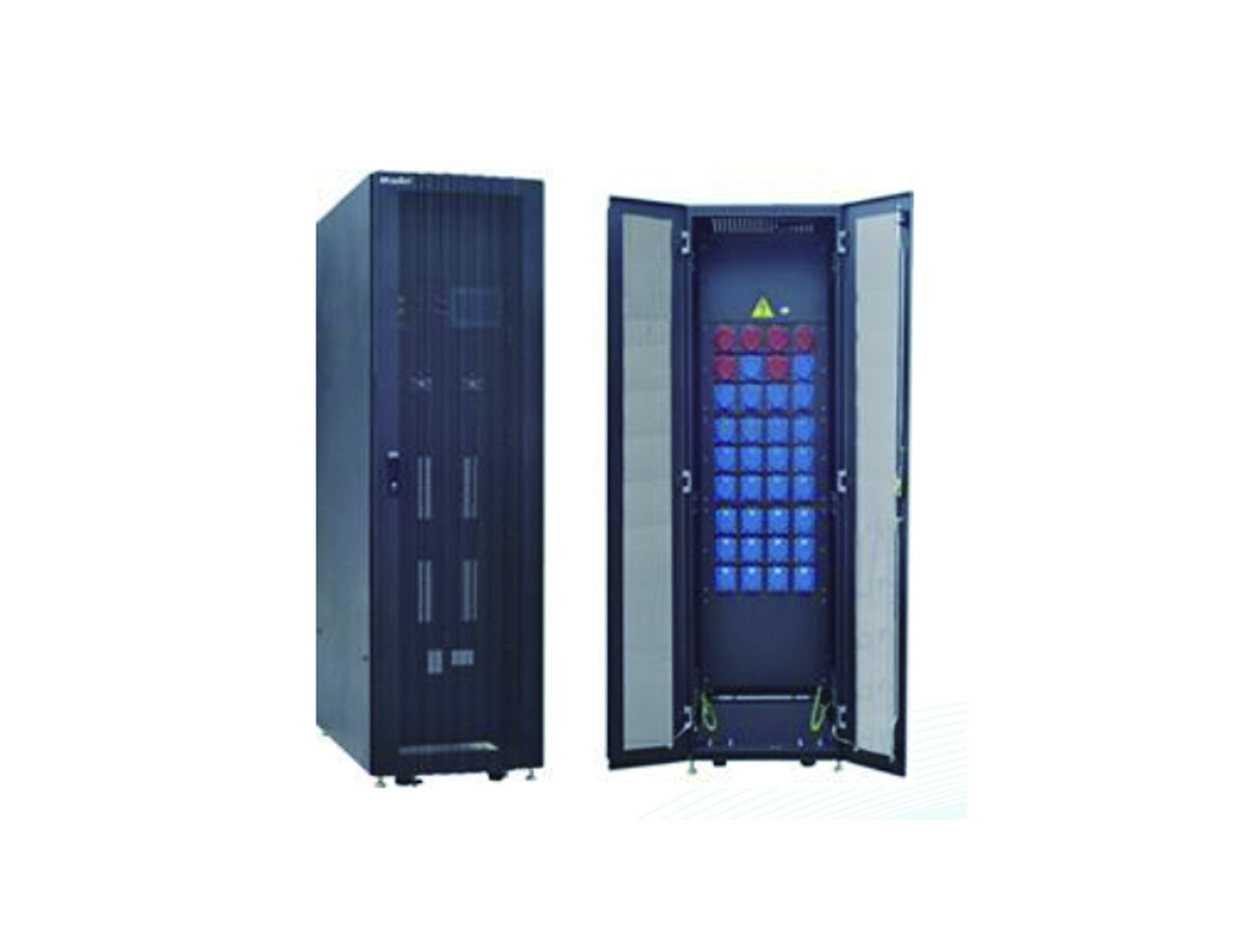

1、隨著信息設備的進一步集中，數據中心大量建立。新一代數據中心對供電系統的可靠性及可管理性要求越來越高。IT用戶需要對信息設備的供電系統進行更加可靠與靈活的配電、更加精細化的管理、更加準確的成本控制，我司應運而推出機柜式配電柜，完美的滿足了這些需求，給機房配電的建設與管理帶來了全新的體驗。
?
2、機柜式配電柜采用標準的服務器機柜結構，使配電系統能很好的融合到機房環境中，提升配電系統的檔次，改變配電系統形狀的與眾不同而需要隱蔽放置的現狀。機柜式配電柜集市電輸入、防雷、市電分配、UPS輸入與輸出、手動維修旁路和智能化監控于一身，簡化了機房配電系統的安裝、調試工作，使得非電氣工程師在使用和維護時也容易操作。整個系統采用模塊化結構設計，可根據客戶機房的實際需求，量身定做整套系統，為客戶提供高可靠性、高靈活性、高個性化的一體化智能配電系統解決方案。
☆產品特點
●完美造型
◆完全按照服務器機柜造型設計，美觀大方。
◆與服務器機柜一同擺放，風格一致。
◆75%的前后門通孔率，有效散熱。
●完善的供電系統：有效管理及風險預警
◆配備7寸全彩觸摸屏，提供點觸式的人機交互功能。
A．主路測量參數
主路空開狀態、三相電壓、電流、負載百分比、有功功率、無功功率、諧波含量、功率因數、有功電量、無功電量、頻率、零線電流、零地電壓等。
B．支路測量參數
支路空開狀態、支路電流、有功功率、負載百分比、電量、功率因數、諧波含量等。
C.報警信號
主路過壓、欠壓、過載、頻率超限報警。零地電壓異常和空開故障報警。
預警功能：主路三級電流閥值預警，支路二級電流閥值預警。?
D.輕松納入機房監控系統
配備RS485通訊接口，通過遠程連接，機房管理人員能實時監測設備運行狀態。
支持歷史數據存儲，可以儲存1年內主路和支路基本電參數。
●分路可插拔可調相斷路器（選用）
◆可根據負載要求靈活配置。
◆實現斷路器不斷電更換，重新配電設計等。
◆不需更換任何配線電纜，輕松實現三相負載平衡。
?
●熱插拔輸出端

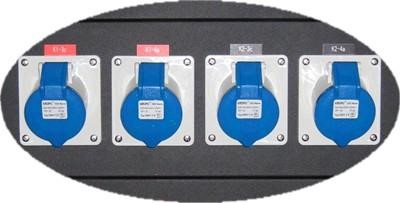

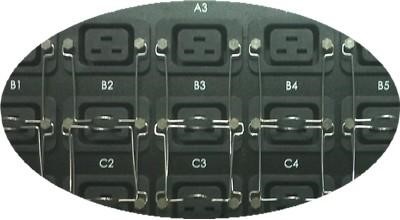

◆輸出端選用支持熱插拔的IEC309 C20端子或航空端子。
◆輸出端兼容各種常用PDU，輕松實現機柜供電。
◆端子安裝于配電柜的背面輸出端子區，方便接線與管理。
?
?
●高可靠性?
◆配電的高可靠性取決于關鍵器件，力迅智能精密列頭柜關鍵器件全部采用國際一流品牌。
◆開關采用施耐德、ABB系列產品，符合IEC947-2IEC898標準，性能安全可靠。
◆可選用B級或C級浪涌保護模塊，浪涌保護器選用GEHE產品。
技術參數
技術參數 |
規格 | 外形尺寸 | 寬 | 深 | 高 |
可定制 | 600/800 | 1000/1100/1200 | 2000/2200 |
參考重量 | 80-240kg（根據配置） |
額定功率 | 20～400kVA |
顯示面板 | 7寸全彩觸摸屏 |
通訊接口 | RS485×2+USB×1 |
電氣參數 |
額定絕緣電壓 | 交流50Hz/60Hz，690V |
額定工作電壓 | 交流50Hz/60Hz，三相400V，單相230V |
輸入部分 | Un＝380V（3L＋N＋PE） 或?Un＝220V（1L＋N＋PE） |
輸出部分 | 最多支持168路單相輸出（根據需求定制） |
輸入開關分斷能力 | ≥25kA |
輸出開關分斷能力 | ≥6kA |
浪涌保護 | 可選GEHE浪涌保護模塊 |
防護等級 | IP20 |
使用環境 |
環境溫度 | -10℃ ～?+65℃ |
相對濕度 | 0％～95％（不凝露） |
海拔高度 | ≤2000m |
其它 | 非多塵環境，無強烈震動和沖擊的場合 |
